RME ADI-2 Pro FS R Black Edition AD/DA konverter

Opis

Novo iskustvo u zvuku i kvalitetu

Dvokanalni visokokvalitetni AD/DA konverter

RME referentni AD/DA konverter predstavlja više uređaja spojenih u jednu spravu sa jednostavnim i većinom automatizovanim radom. Napravljen je u kompaktnom kućištu i predstavlja konverterer sa velikim brojem opcija i izuzetnim sejničkim specifikacijama. Kristalno čist i transparentan zvuk sa dva moćna izlaza za slušalice. Novi ADI-2 Pro FS R Black Edition krasi AK4493 čip poboljšanih karakteristika i dolazi sa novim daljinskim upravljačem (MRC).

Vjerni ton PCM/DSD 768kHz AD/DA konvertera

Kao najfleksibilniji konverter na raspolaganju, ADI-2 Pro nudi balansirane i nebalansirane analogne ulaze i izlaze, dupli Extreme Power izlaz za slušalice. Tu su SteadyClock FS, 4-stepena hardverska kontrola ulaznog i izlaznog nivoa, te DSP digitalnu obradu signala sa sample rate do 768 kHz kao i DSD snimanje i direktnu DSD reprodukcija (256 / 11,2 MHz). Napaja se eksterno adapterom i ima USB kompatibilnost.

Analogno ili digitalno – izbor je na vama

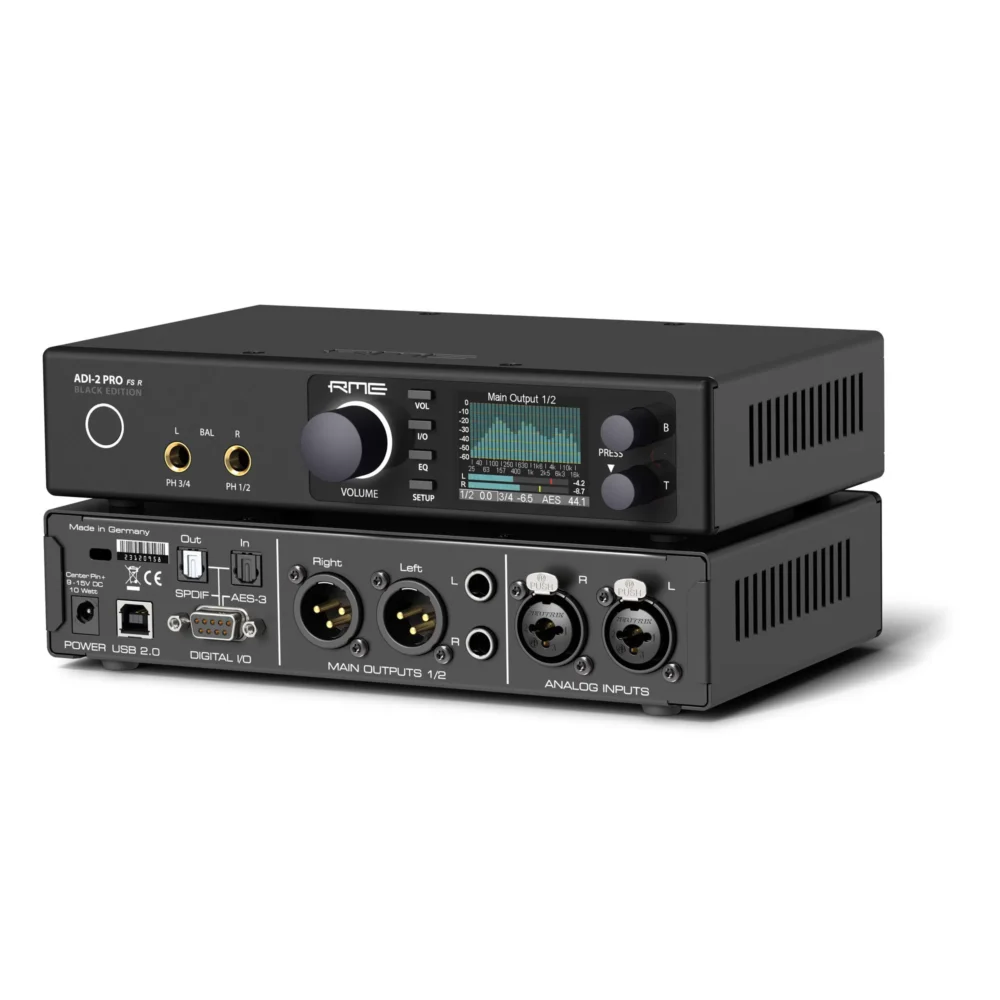

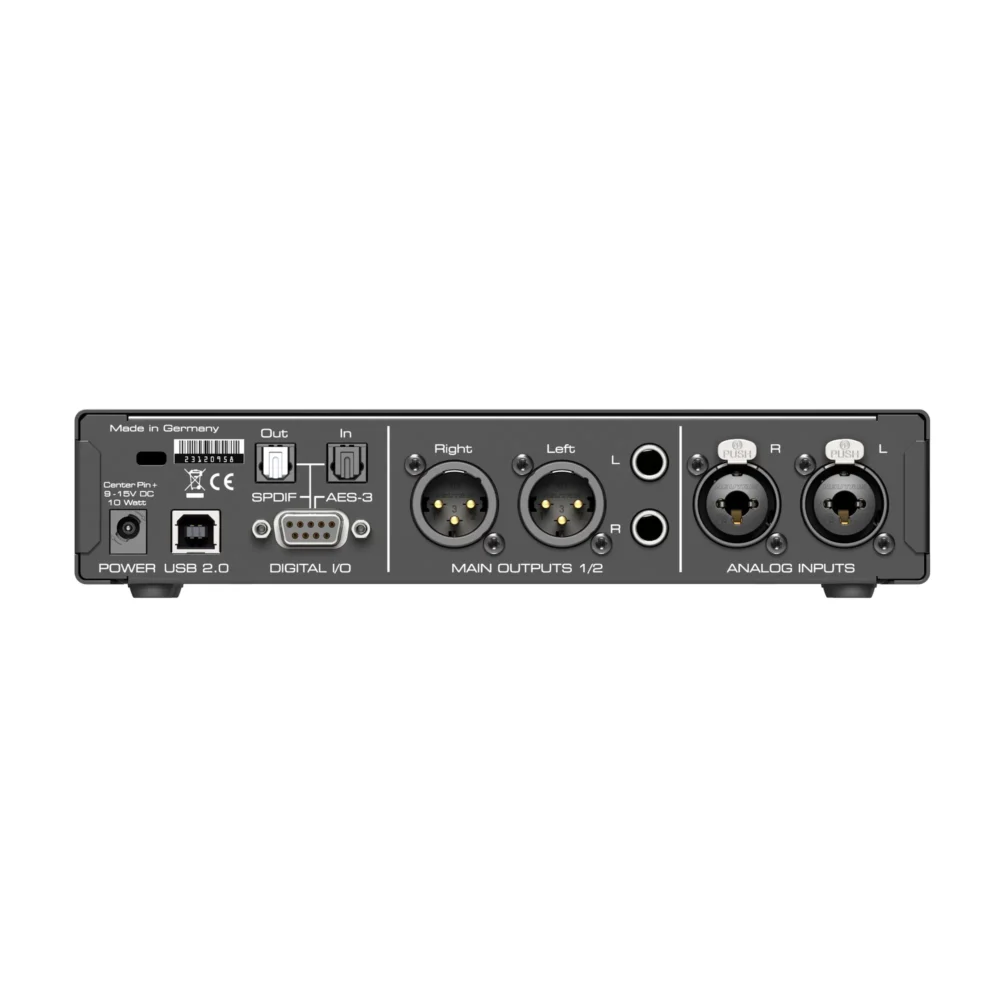

ADI-2 Pro ima dva servo balansirana analogna ulaza na kombinovanim XLR / TRS konektorima, dva odvojena balansirana i nebalansirana izlaza na XLR i TS, te dva stereo izlaza za slušalice na prednjoj ploči. Na raspolaganju je optički SPDIF I/O koji je i ADAT i koaksijalni SPDIF (RCA) i AES I/O (XLR) preko breakout kabla (kabl dolazi u paketu). Ovaj univerzalni skup ulaznih i izlaznih opcija nudi vrhunski kvalitet zvuka i fleksibilno povezivanje u raznim sistemima za sve koji žele zvuk bez kompromisa.

USB 2.0 port je usklađen (UAC 2) za povezivanje sa kompatibilnim iOS uređajima, a koristi se i za ažuriranje firmvera. Konverter se napaja dvojako. Eksternim napajanjem sa konektorom koji se može osigurati, ali i baterijama, pa se ADI-2 Pro može koristiti i u mobilnim sistemima na terenu.

Kao interfejs, ADI-2 Pro nudi dva režima rada. Stereo (2 ulaza / 2 izlaza) i višekanalno (6 ulaza / 8 izlaza). Kompatibilnost sa Mac i OS X se podrazumjeva. Pod Windows, ADI-2 Pro koristi RME drajver MADIface serije za potpunu WDM i ASIO kompatibilnost i najbolje moguće performanse.

Savršeno snimanje i reprodukcija zvuka

Da bi postao konverter sa referentnim tonom svaki detalj na ADI-2 Pro je poseban i ima svoju priču. Glavna štampana ploča je besprijekornog višeslojnog dizajna sa bogatom količinom najčistijeg bakra, a koji garantuje neometan prolaz signala i fini zvuk. Pretpojačala za slušalice imaju nezavisno napajanja. Untrašnje napajanje i precizni regulatori struje su podešeni za red koji neće degradirati audio konverziju i protok signala. SoundPlus pojačala održavaju najveći Signal to Noise Ratio i najniži THD u svim uslovima rada. Dizajn analognih kola je potpuno simetričan, balansiran i strujno izolovan. Jedini kondenzatori na putu signala su za DC zaštitu na analognim ulazima i pažljivo su odabrani kako bi se izbjegao bilo kakav zvučni udar.

4-kanalni AD-konverter, koji podržava sample rate od 768kHz i DSD snimanje, koristi se u dual mono dizajnu sa 3dB poboljšanim odnosom signala i šuma. Dva vrhunska DACa se koriste za dva odvojena stereo izlaza. Internu obradu zvuka kao što su EQ, Crossfeed i spektralna analiza, obavlja DSP visokih performansi sa 2,17 Giga FLOPS (2882 MIPS), isporučujući dovoljno snage za rad čak i pri sample rate od 768kHz.

Za pojednostavljen rad dodat je visokokvalitetni sample rate konverter koji se može prebaciti na AES ili SPDIF ulaz, a rješavajući svaki Clock problem između njih. RME najnovija SteadyClock FS tehnologija osigurava savršeno umanjenje jitter titranja i stabilan Clock bez obzira da li se koriste unutrašnji ili eksterni clock.

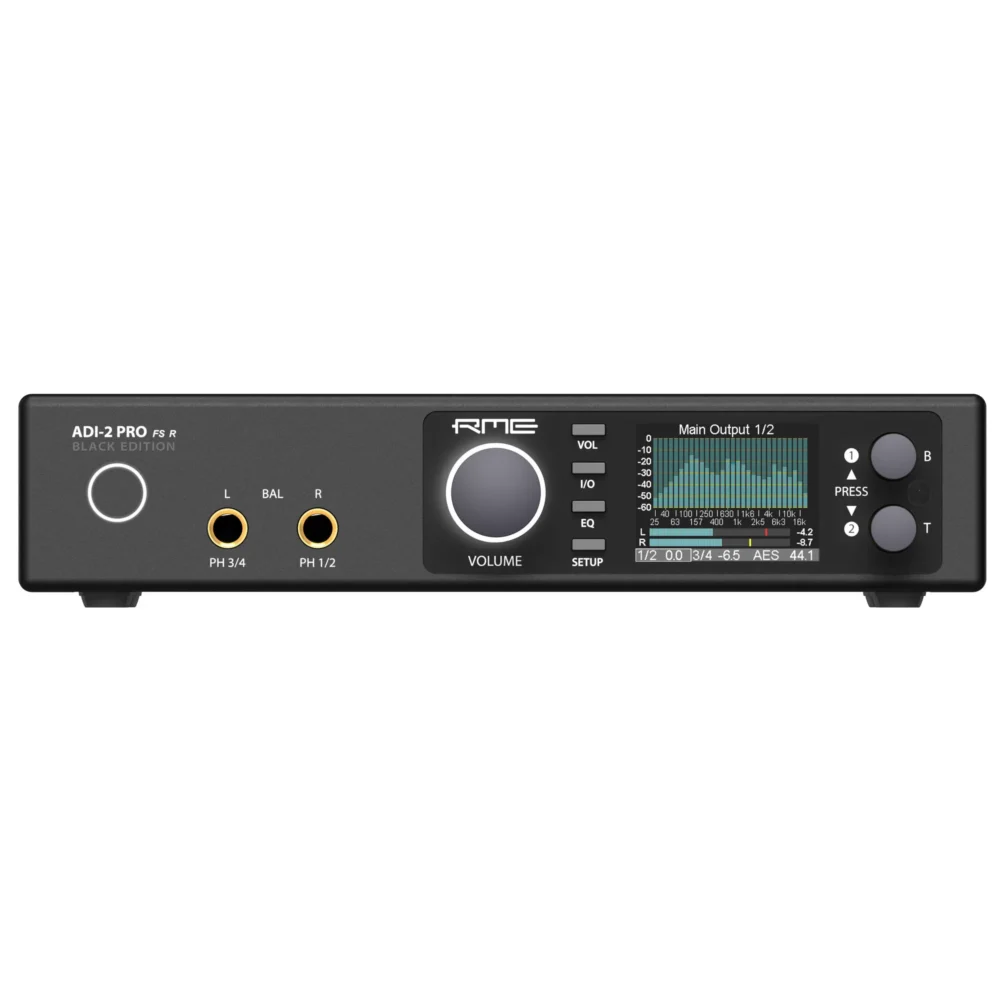

Pregled postavki na displeju visoke rezolucije

RME je u ADI-2 PRO FS R ugradio mnoge posebne karakteristike koje se ne nalaze ni na jednom uporedivom uređaju. Tu je 5-pojasni parametrički ekvilajzer za individualnu kompenzaciju zvuka na oba izlaza slušalica. Dobili smo podesive kontrole bas i visokih frekvencija sa brzim pristupom, binauralnu Crossfeed funkciju, te podesiv Loudness filter. Izbor AD/DA filtera, četiri I/O referentna nivoa, automatsko podešavanje nivoa signala, režim automatskog balansiranja slušalica i još mnogo toga.

Uključene su profesionalne funkcije kao što su M/S Processing, širina stereo slike i obrtanje faze, pa sve do pohranjivanja svih postavki u memoriju. Poznati RME Spectral Analyzer i alat za 30-pojasnu biquad filter analizu koja nudi neviđenu vizualizaciju muzike, savršeno su prikazani na IPS displeju visoke rezolucije.

Ekstremna snaga izlaza za slušalice

RME inženjeri su dizajnirali nov izlazni stepen za slušalice koji daje pune performanse vrhunskog DACa za slušalice – čak i kada se koriste slušalice niske impedanse (npr 32Ω). Extreme Power dizajn se ističe sa izlaznom impedansom od 0,1Ω maksimalnim izlaznim nivoom od +22 dBu i maksimalnom izlaznom snagom od 1,5W – po kanalu! Dva, potpuno odvojena izlaza za stereo slušalice daju iste performanse od 120 dBA SNR kao i linijski izlazi, a za potpuno iskustvo slušanja bez prizvuka i šuma. THD je daleko ispod -100dB (0,001%) čak i pri punoj snazi i omogućava najjasniju i najdetaljniju moguću zvučnu sliku. Extreme Power takođe uključuje limiter napona i njegovo nadgledanje, detekciju preopterećenja i DC zaštitu. Omogućeni su način rada male i velike snage za savršeno usklađivanje od IEM (In-ear) slušalica do najsofisticiranijih Planar slušalica.

Sa dva stereo izlaza moguć je balansiran rad slušalica. Kako RME-ovi inženjeri nisu bili zadovoljni postojećim tehnikama, razvili su novi napredni balansirani način rada za ADI-2 Pro koji uklanja većinu ograničenja standardnog balansiranog rada i stvara potpuno novo iskustvo. Ekskluzivni Advanced Balanced način rada isporučuje balansiranu putanju signala od DACa direktno do slušalica, sa pojačanjem od 3dB u odnosu signal/šum. Ispravljena su odstupanjima u komponentama, optimizovan frekvencijski odziv,obezbjeđena super niska izlazna impedansa (0,2Ω) i izlazni nivo od +28dBu.

Konverter za visoku referencu

ADI-2 Pro je RME referentni AD/DA konverter, USB DAC, USB interfejs i pojačalo za slušalice. Brojni načini upotrebe čine ga idealnim izborom u mnogim situacijama. Od korisnika koji cijene inovativna riješenja za poboljšanje zvuka, vlasnika studija koji ne sprihvataju kompromis kada je AD/DA konverzija u pitanju, Hi-Fi entuzijasta koji zahtijevaju fleksibilna, ali visokokvalitetna rješenja, pa sve i do industrije koja će ga koristiti kao precizan mjerni uređaj.

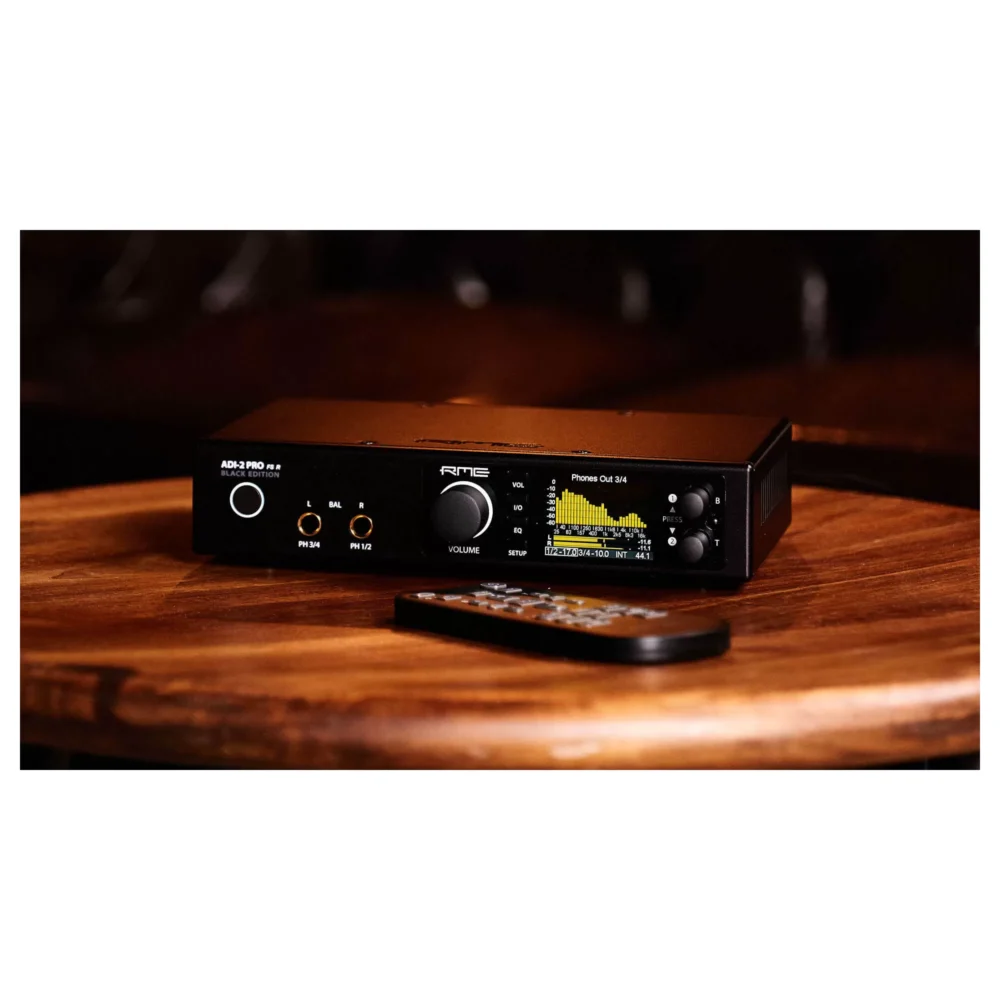

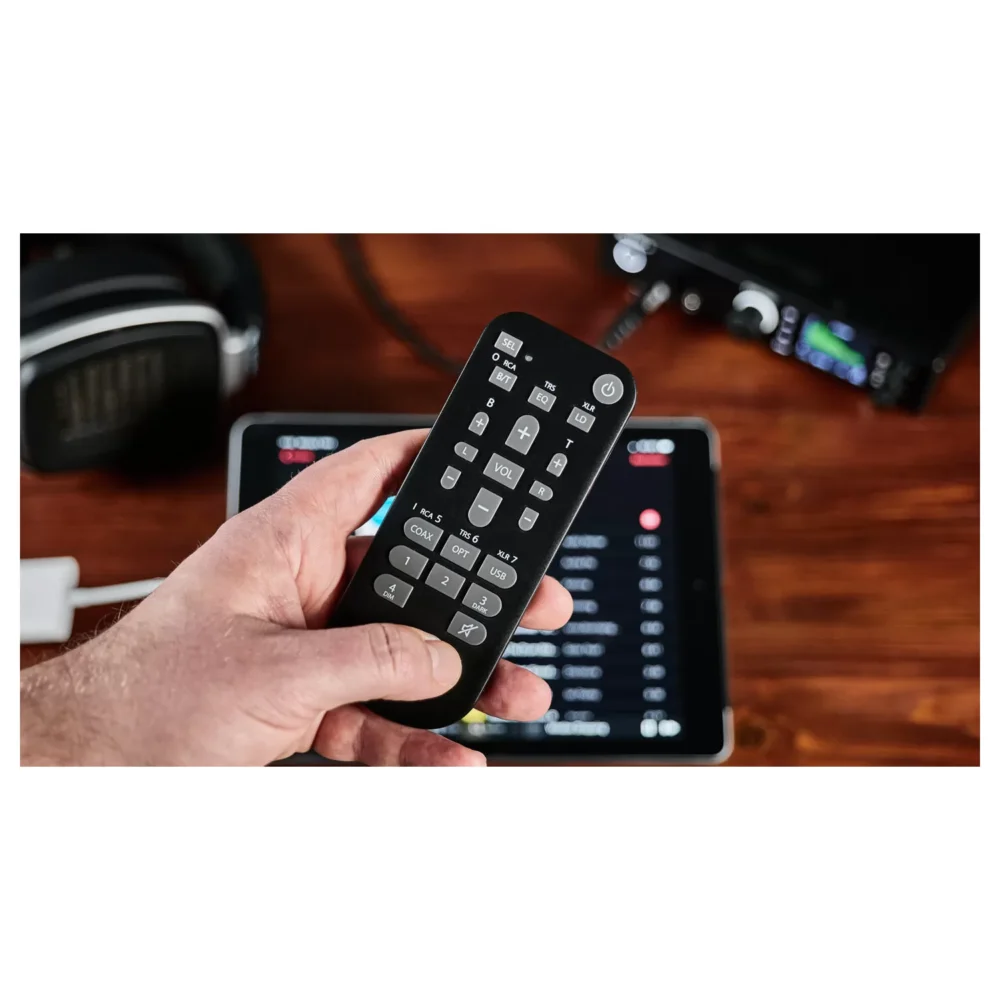

Nov daljinski upravljač (MRC)

Daljinski upravljač ADI-2 Pro ima dugmiće za uključivanje/isključivanje u režimu mirovanja, jačinu zvuka, balans, korekciju bas i visokih, izbor ulaza (optički, koaksijalni, USB), isključivanje zvuka, uključivanje/isključivanje glasnoće, i ekvilajzer. Pored toga, postoje četiri programska dugmića koji omogućavaju pristup za 52 različite funkcije i komande. Ne postoji drugi konverter ili sličan uređaj sa tako sofisticiranim, jednostavnim za korištenje i istovremeno svestranim daljinskim upravljačem!

Specifikacija ADI-2 Pro FS R Black Edition

Analog Inputs

XLR

• Input: XLR, servo-balanced
• Input impedance balanced: 18 kOhm, unbalanced: 9 kOhm
• Input sensitivity switchable +24 dBu, +19 dBu, +13 dBu, +4 dBu @ 0 dBFS
• Digital Trim Gain range: 0 dB up to +6 dB
• Signal to Noise ratio (SNR) @ +13/19/24 dBu: 120 dB RMS unweighted, 124 dBA
• Signal to Noise ratio (SNR) @ +4 dBu: 119 dB RMS unweighted, 123 dBA
• Frequency response @ 44.1 kHz, -0.1 dB: 5 Hz – 20.5 kHz
• Frequency response @ 96 kHz, -0.5 dB: 3 Hz – 45.5 kHz
• Frequency response @ 192 kHz, -1 dB: 2 Hz – 92.7 kHz
• Frequency response @ 384 kHz, -1 dB: < 1 Hz – 124 kHz
• Frequency response @ 768 kHz, -3 dB: < 1 Hz – 180 kHz
• THD @ -1 dBFS: -116 dB, 0.00016 %
• THD @ -10 dBFS: -125 dB, 0.000056 %
• Channel separation: > 110 dB

TRS

As input XLR, but:

• Input: 6.3 mm TRS jack, servo-balanced, fully compatible to TS and RCA

Analog Outputs

1/2 XLR

• Output level switchable +24 dBu, +19 dBu, +13 dBu, +4 dBu @ 0 dBFS
• Signal to Noise ratio (SNR) @ +13/19/24 dBu: 120 dB RMS unweighted, 124 dBA
• Signal to Noise ratio (SNR) @ +4 dBu: 117 dB RMS unweighted, 120 dBA
• Frequency response @ 44.1 kHz, -0.1 dB: 0 Hz – 20.2 kHz
• Frequency response @ 96 kHz, -0.5 dB: 0 Hz – 44.9 kHz
• Frequency response @ 192 kHz, -1 dB: 0 Hz – 88 kHz
• Frequency response @ 384 kHz, -1 dB: 0 Hz – 115 kHz
• Frequency response @ 768 kHz, -3 dB: 0 Hz – 109 kHz
• THD @ 0 dBFS: < -120 dB, 0.0001 %
• THD+N @ 0 dBFS: -115 dB, 0.00018 %
• Channel separation: > 110 dB
• Output impedance: 200 Ohm

1/2 TS (rear)

As output XLR, but:

• Output: 6.3 mm TS jack, unbalanced
• Maximum output level: +19 dBu
• Signal to Noise ratio (SNR) @ +19 dBu: 120 dB RMS unweighted, 123 dBA
• Signal to Noise ratio (SNR) @ +13 dBu: 118 dB RMS unweighted, 121 dBA
• Signal to Noise ratio (SNR) @ +4 dBu: 115 dB RMS unweighted, 118 dBA
• Output impedance: 100 Ohm

Phones 1/2

As Output 1/2 TS, but:

• Output: 6.3 mm TRS jack, unbalanced, stereo
• Output impedance: 0.1 Ohm
• Signal to Noise ratio (SNR) @ +22 dBu: 120 dB RMS unweighted, 123 dBA
• Signal to Noise ratio (SNR) @ +7 dBu: 118 dB RMS unweighted, 121 dBA
• Output level at 0 dBFS, Ref Level +19 dBu, load 100 Ohm or up: +22 dBu (10 V)
• Output level at 0 dBFS, Ref Level +4 dBu, load 8 Ohm or up: +7 dBu (1.73 V)
• THD @ +18 dBu, 32 Ohm load, 1.2 Watt: -110 dB, 0.0003 %
• THD+N @ + 18 dBu, 32 Ohm load: -107 dB, 0.00045 %
• THD @ +14 dBu, 16 Ohm load, 0.94 Watt: -110 dB, 0.0003 %
• Max power @ 0.001% THD: 1.5 W per channel

Output Phones 3/4

As Output Phones 1/2, but:

• Output levels at 0 dBFS: Hi-Power off +7 dBu, Hi-Power On +22 dBu

Balanced Phones mode

As before, but:

• Output levels at 0 dBFS: Hi-Power off +13 dBu (3.46 V), Hi-Power On +28 dBu (19.5 V)
• Output impedance: 0.2 Ohm
• Signal to Noise ratio (SNR) @ +28 dBu: 123 dB RMS unweighted, 126 dBA
• Signal to Noise ratio (SNR) @ +13 dBu: 121 dB RMS unweighted, 125 dBA
• Output level at 0 dBFS, Hi-Power On, load 150 Ohm or up: +28 dBu (19.5 V)
• Output level at 0 dBFS, Hi-Power Off, load 8 Ohm or up: +13 dBu (3.46 V)
• Max power @ 0.001% THD: 2.9 W per channel

Digital Inputs

General

• Lock Range: 28 kHz – 200 kHz
• Jitter suppression: > 50 dB (2.4 kHz)
• Accepts Consumer and Professional format

AES/EBU

• 1 x XLR, transformer-balanced, galvanically isolated, according to AES3-1992
• Input sensitivity 1.0 Vpp

SPDIF coaxial

• 1 x RCA, transformer-balanced, according to IEC 60958
• High-sensitivity input stage (< 0.3 Vpp)
• AES/EBU compatible (AES3-1992)

SPDIF optical

• 1 x optical, according to IEC 60958
• ADAT compatible

Digital Outputs

AES/EBU

• 1 x XLR, transformer-balanced, galvanically isolated, according to AES3-1992
• Output level 2.7 Vpp
• Format Professional according to AES3-1992 Amendment 4
• Single Wire mode, sample rate 28 kHz up to 200 kHz

SPDIF coaxial

• 1 x RCA, according to IEC 60958
• Output level 0.75 Vpp
• Format Consumer SPDIF according to IEC 60958
• Single Wire mode, sample rate 28 kHz up to 200 kHz

SPDIF optical

• 1 x optical, according to IEC 60958
• Format Consumer (SPDIF) according to IEC 60958
• Sample rate 28 kHz up to 200 kHz

Digital

• Clocks: Internal, AES In, SPDIF In, ADAT In
• Jitter suppression of external clocks: > 50 dB (2.4 kHz)
• Effective clock jitter influence on AD and DA conversion: near zero
• PLL ensures zero dropout, even at more than 100 ns jitter
• Additional Digital Bitclock PLL for trouble-free varispeed ADAT operation
• Supported sample rates for external clocks: 32 kHz up to 200
• Internally supported sample rates: 44.1 kHz up to 768 kHz

General

• Included power supply: external switching PSU, 100 – 240 V AC, 2 A, 24 Watts
• Standby power consumption: 50 mW
• Idle power consumption: 10 Watts, Max. power consumption: 22 Watts
• Idle current at 12 V: 850 mA (10 Watts)
• Dimensions (WxHxD): 215 x 44 x 130 mm (8.5” x 1.73” x 5.1”)
• Weight: 1.0 kg ( 2.2 lbs)
• Temperature range: +5° up to +50° Celsius (41° F up to 122°F)
• Relative humidity: < 75%, non condensing
